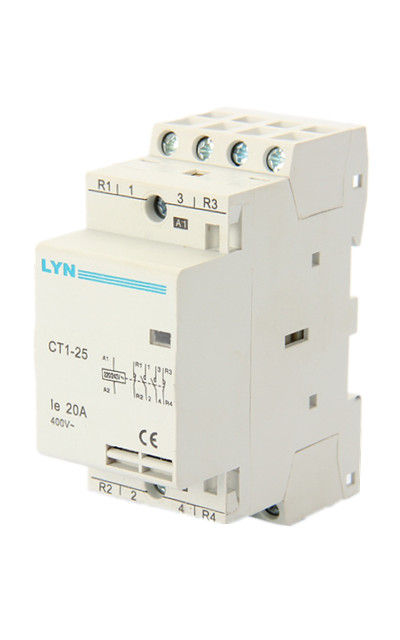

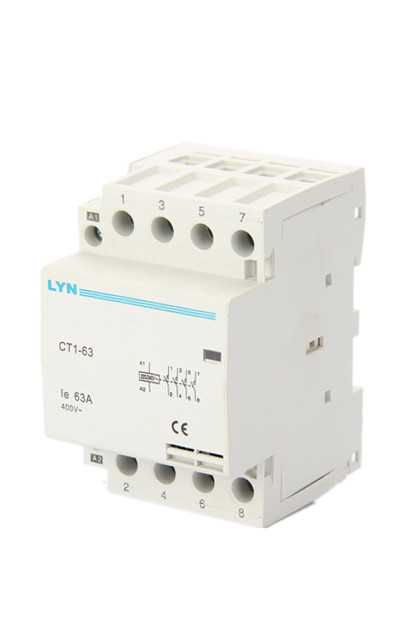

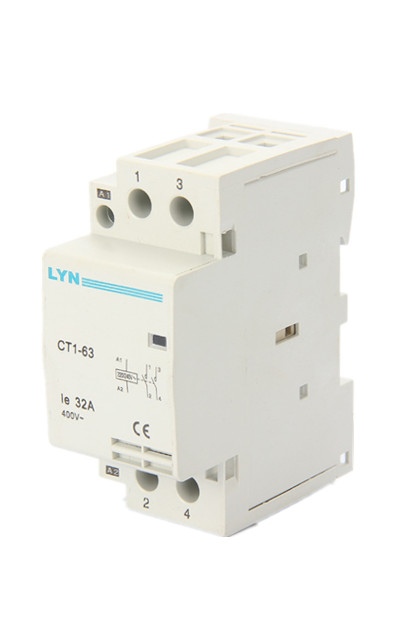

家用交流接触器CT1（以下简称接触器）主要用于交流50HZ（或60HZ），额定工作电压最高至660V，在AC-3使用类别下额定工作电压为380V时额定工作电流至300A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，经保护操作（运行）可能发生过载的电路。

主要结构及工作原理

1、接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，CT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。触头采用抗熔焊及耐电磨损 的银基合金材料制成，导电性能好，寿命长，对环境无污染。铁芯采用E形结构，体积小。线圈的接线方式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方便。底座用玻璃纤维增强塑料制成，强度高，介电性能好。安装方式可以螺钉安装，也可以用导轨安装，拆装方便迅速。导电部件不外露，安全性能好。

正常工作条件和安装条件

1、安装地点的海拔不超过2000M

2、周围空气温度不超过+40度，且其25H内的平均温度值不超过=35度，周围空气温度下限值为-5度

3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。

4、安装地点的污染等级为3级

5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%（见图）

宽度：所以模块的深度均为60mn，单今模块的宽度均为17.5mn

正确的安装接线

注意接线端子标志：主电路1L1、3L2、5L3为进线端；2T1、4T2、6T3为出线端。常开辅助触头的进线端为：13、23、33、43……常开辅助触头的出线端为：14、24、34、44……常闭辅助触头的进线端为：11、21、31、41……常闭辅助触头的出线端为：12、22、32、42……线圈接线端为A1和A2

性能优势：

模块化的CT接触器用于控制单相和三相回路，电流可以达到100安培。

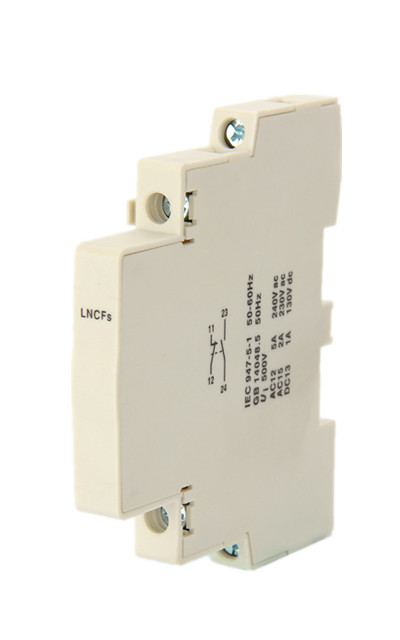

并且CT可拼装以下附件：a ACTo＋f 指示主触点状态 b ACTc附件让CT接触器可接受脉冲信号；

应用范围：

    使用模块化CT 系列接触器实现楼宇，第三产业和工业等部门的自动化:照明 (发光标志、商店橱窗、安全照明等)取暖、热泵、加热炉  民用热水小型设备电机 (泵、风机、伸缩门、车库门等)  空调负荷的卸载和恢复
